概述

LJLC系列橢圓齒輪流量計是用于對管道中液體流量進行連續測量的高精度流量?jī)x表，橢圓齒輪流量計具有計量量程大，壓損小，粘度適應性強等優點。廣泛應用于石油、化工、輕工、冶金、食品、醫藥衛生、商業等部門管道液體的準確計量。

工作原理

在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪在軸上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。

主要技術參數

基本誤差限：+0. 5%

工作溫度： -10~60 60~120

公稱壓力： 1 . 6MPa 2. 5MPa 3. 2MPa

壓力損失： 0. 1MPa (被測液體粘度在5-15MPa. S范圍內zui大流量時的壓力損失)

液體粘度： 1- 300MPa. S

精度系數：0.5級、0. 2級

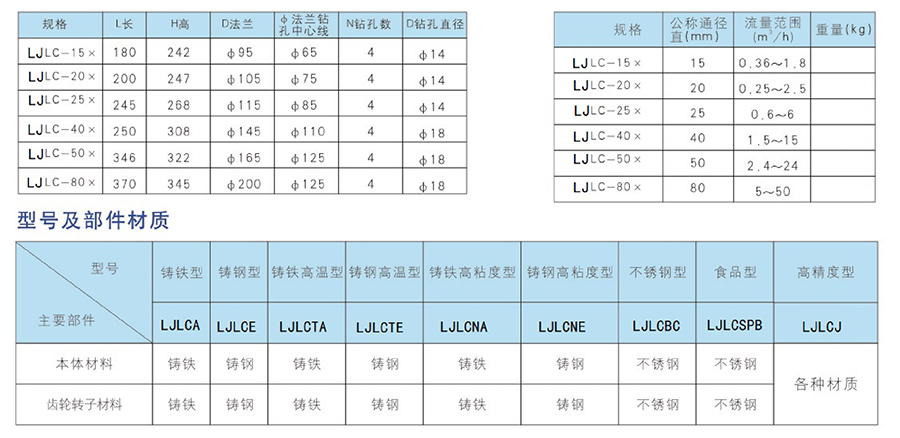

橢圓齒輪流量計規格和參數

注：流量計可水平安裝或垂直安裝，但橢圓齒輪軸應安裝成水平位置。

流量計內與被測介質的材料有鑄鐵(普通型)，不銹鋼(防腐型)。

為防止被測介質中的雜物卡死流量計，須***在表前安裝過濾器配套使用。
