概述

電阻遠傳壓力表適用于測量對鋼及銅式合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置一滑線電阻發式送器，故可把測量值以電量值傳至遠距離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

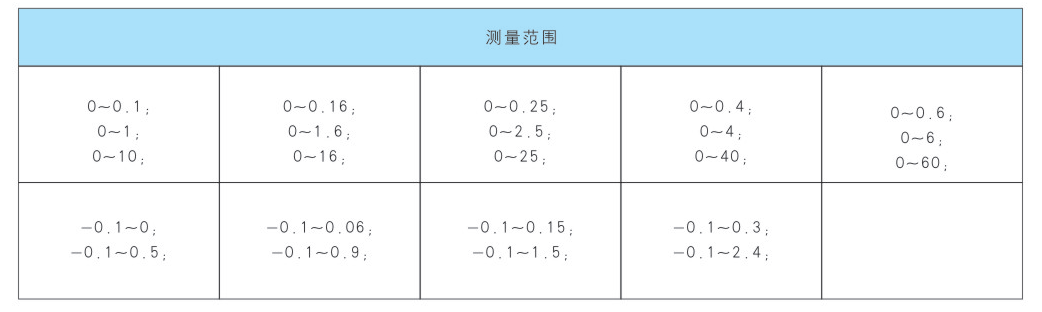

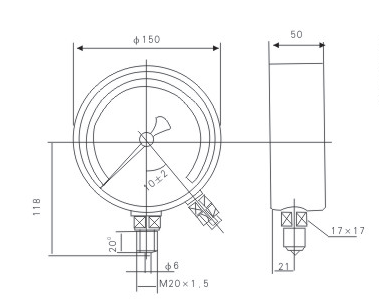

外形尺寸

與二次儀表XMY- 10壓力數字顯示儀及XMY-12壓力數字顯示控制儀配套的接線圖

結構原理

本儀表有一個彈簧管壓力和一個滑線電阻式發送器等所組成儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏離時，電阻傳送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示出相應的壓力值。

主要技術指標

jing確度等級： 1.6

發送器起始電阻值： 3~202

發送器滿度電阻值： 340~400

發送器連接端①②外加電壓不大于6V

滑線電阻式發送器接線圖

使用環境條件： -40~60°C ，相對濕度不大于85%.

且震動和被測(控) 介質的急劇脈動應對儀表正常工作無明顯影響。

濕度影響：使用溫度偏離20士5°C時，其溫度附加誤差不大于0.4%/10°C.

重量： 1.2Kg
