概述

LJ800A系列為通用型點位控制儀表。產品用于限位控制和報警，儀表廣泛應用于工業和民用現場，適用于大多數應用場合，儀表由一個電路單元，一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。

儀表可選整體或分體安裝。LJ800A系列射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它******產品具有更高的系統穩定性。即使在JI端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力。

材料密度、濕度、甚至物料化學特性變化的影響。220V A或24VDC供電，以性能可靠、安裝方便得以大量應用。

測量原理

射頻導納是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與罐壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。

射頻導納物位開關與電容式技術zui重要的區別在于測量的多樣化和防掛料技術。

射頻導納物位形狀測量多樣化在于不止是測量電容，而是測量電容、電阻和電感的綜合量，使測量更準確。

特點

通用性強:可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，zui高測量溫度可達800°C，zui大壓力可達5MPa，并可應用于腐蝕、沖擊等惡劣場合。

防掛料:******的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。

免維護:測量過程無可動部件，不存在機械部件損壞問題，無須維護。

抗干擾:接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

準確可靠:測量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。

典型應用

導電、絕緣液體         化工、油田、水及污水處理

導電、絕緣漿體         造紙、制藥、水及污水處理

粉末:灰、粉               電廠、冶金、水泥

顆粒:煤、糧食     ;       電廠、冶金、糧食

性能指標

供電: 20VAC士50VAC   50/601HZ (標準)

110VAC士25VAC   ;       50/601HZ (標準)

24VAC士25VDC (可選)

輸出: DPDT繼電器(雙刀雙擲)

輸出電容: 220VAC  5A

環境溫度: -40°C ~70C

介質溫度: -100°C ~800°C

分辨率: <0. 5PF

重復性: <1mm (導電介質)

<20mm (絕緣介質)

響應時間: <0.5S

延時: 1~50S (可選)

高低位報警:現場可設置為HLFS (高位報警方式)

或LLFS (低位報警方式)

火花防護(對傳感器) :內置火花防護電路

電氣接口: M20x1 .5

電纜:分體式電子單元與傳感器之間的專用連接電纜，標準5m，zui長50m .

過程連接: NPT螺紋安裝(標準)

法蘭安裝(可選)

外殼防護: IP66

防爆: EXd [ia] ia  II Ct4

選型指南

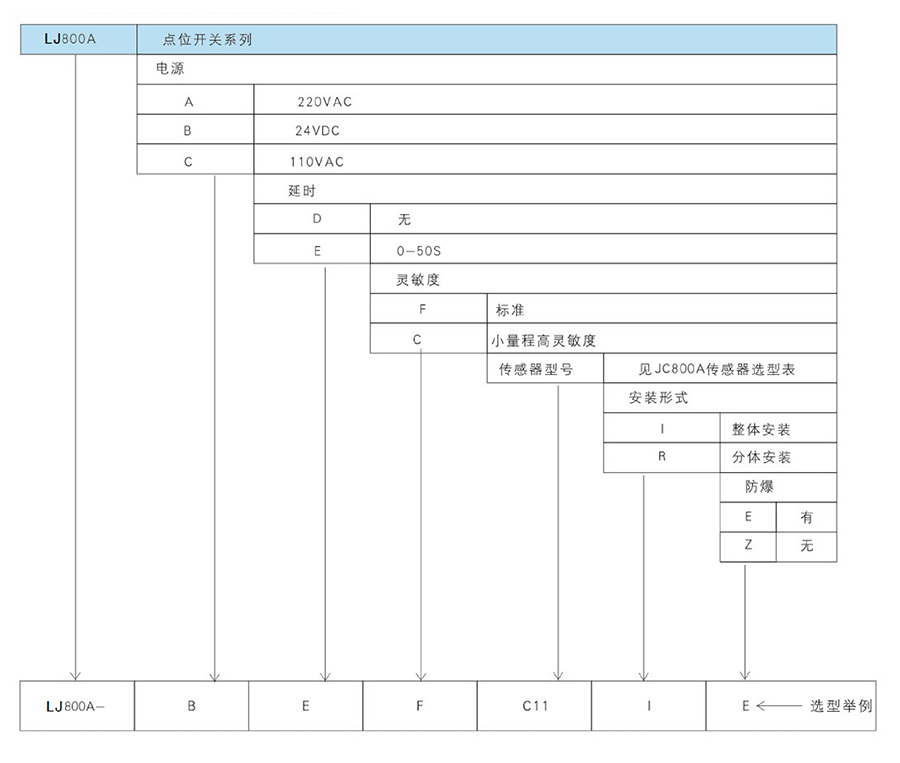

LJ800A系列射頻導納物位開關選型

選型指南

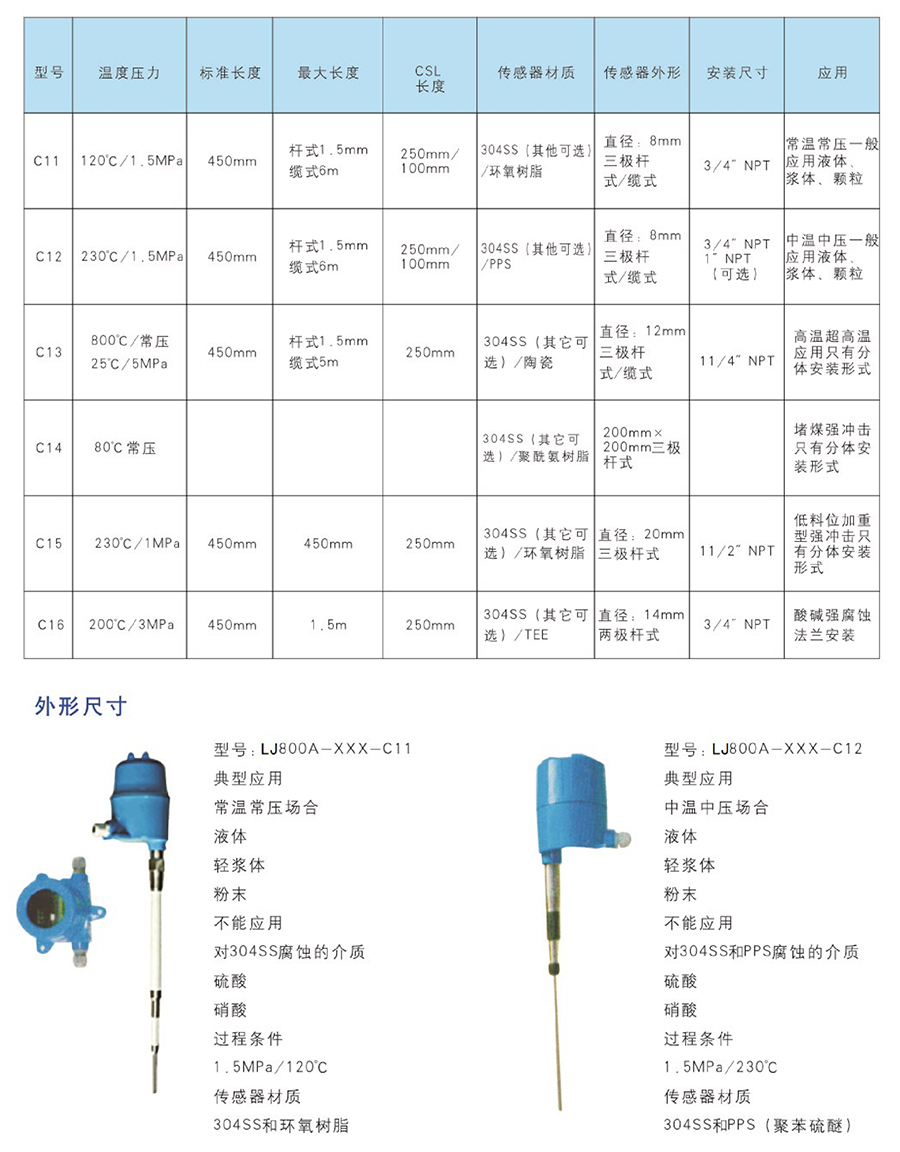

LJ800A系列射頻導納物位開關傳感器選型
